공법소개: Micro Pile

MICRO PILE

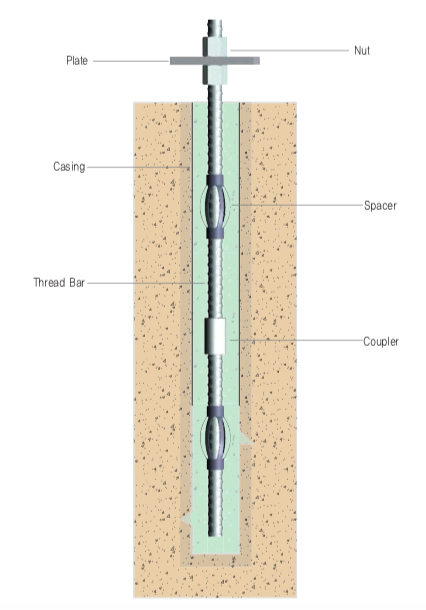

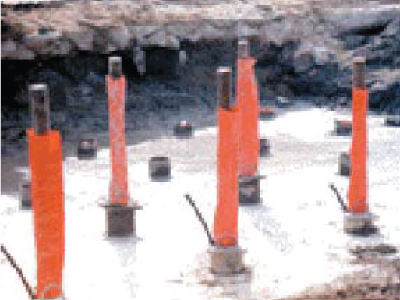

Micro Pile 개요

Micro Pile은 소구경 천공으로 협소한 장소나 제한적인 지역에서의 시공이 가능한 파일로서 Under Pining, 기초보강, 압축 및 인장력이 동시에 작용하는 타워, 굴뚝, 송전탑, 소음규제지역 구조물 기초파일공사 등 여러 목적으로 사용할 수 있는 파일

강봉에 어떤 위치에서도 자르거나 Coupler를 사용하여 확장할 수 있다.
전체 길이에 대해 똑같은 강도를 갖는다.
지속적인 부식방지를 위하여 이중방식처리를 사용할 수 있다.
압축력과 인장력을 동시에 받는 구조물에 적용 하중을 지반으로 전달한다.

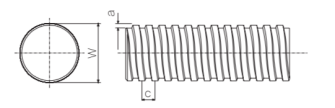

Thread Bar의 제원 및 기계적 성질

Thread Bar	직경[mm]	w[mm]	a[mm]	c[mm]	단중[kg/m]
	40	43	3	8	9.87
	50	53	3	8	15.42
	65	68	3	8	26.06
	75	78	3	8	34.70

강종 (N/㎟)	직경 [mm]	단면적 [㎟]	항복하중 [ton]	극한하중 [ton]	안전율(ton)
강종 (N/㎟)	직경 [mm]	단면적 [㎟]	항복하중 [ton]	극한하중 [ton]	Fy / 1.71	Fy / 1.75
500/550	40	1,266.0	64.6	71	41.5	36.9
	50	1,962.5	100	110	98.8	96.6
	65	3,316.6	169	186	98.8	96.6
	75	4,415.6	225	248	131.6	128.6

Accessories

Coupler	Ø[mm]	d[mm]	L[mm]
	40	70	100
	50	80	160
	65	100	160
	75	120	180

Nut	Ø[mm]	d[mm]	L[mm]
	40	70	50
	50	80	80
	65	100	80
	75	120	90

Plate	Ø[mm]	A[mm]	t[mm]	d[mm]
	50	250		58
	65	300		72
	75	300		82

시공 순서

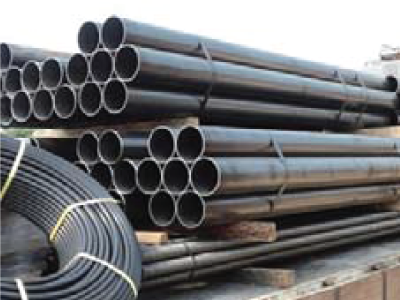

1. 자재반입

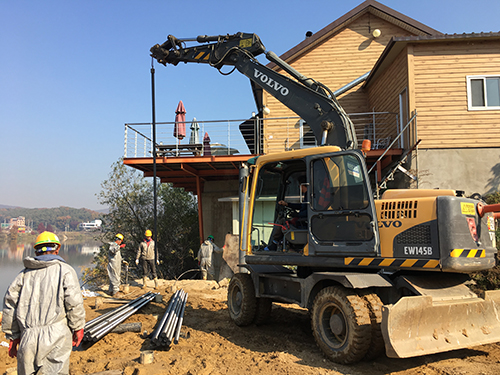

2. 케이싱근입

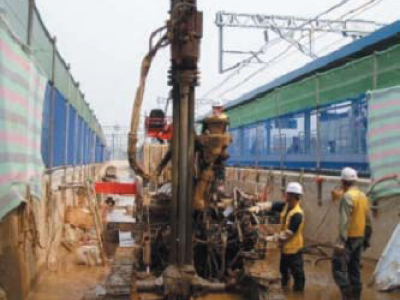

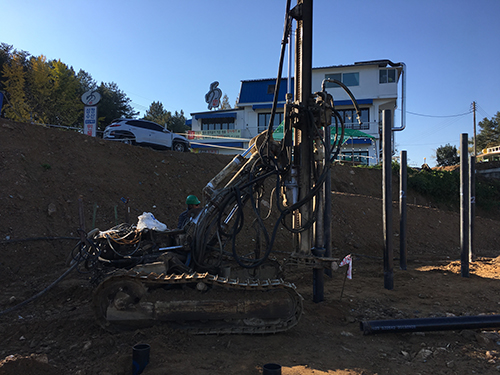

3. 천공

4. 파일설치

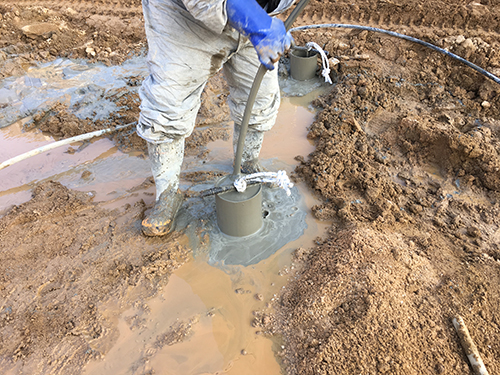

5. 그라우팅

6. 양생

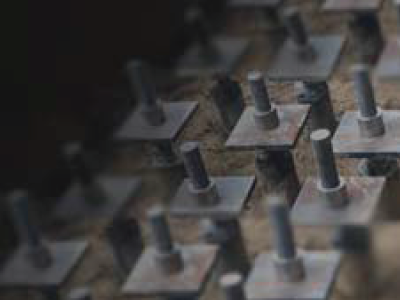

7. PLATE 설치

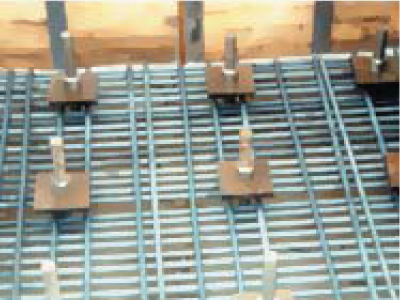

8. 철근배근
