Helical Pile 공법이란

고강도 강관파일에 나선형날개(Helix)를 부착하여 만든 파일(Pile)로 회전력을 이용하여 지반에 시공되며, 선단지지와 주변 마찰지지력을 동시에 작용하여 슬라임 발생이 없고 압축과 인장력을 최대화한 소구경 파일

Helical Pile 공법의 특징(나사연결형)

Helical파일의 제원 및 기계적 성질

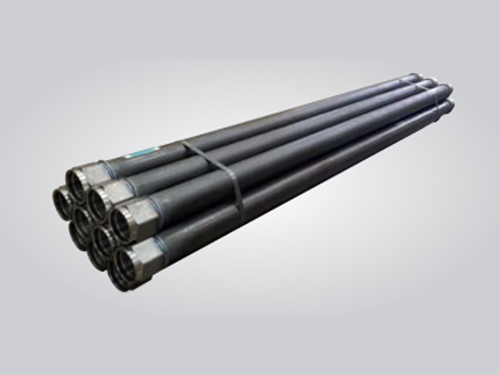

파일자재

선단부

중단부

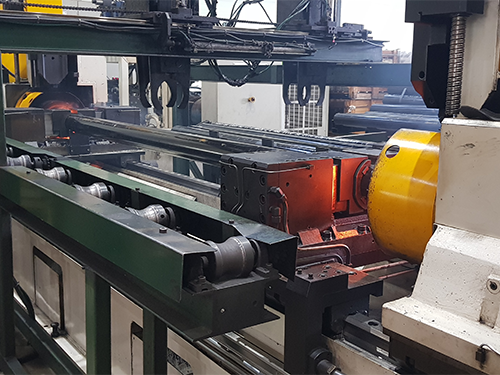

헬리컬 파일 생산 과정

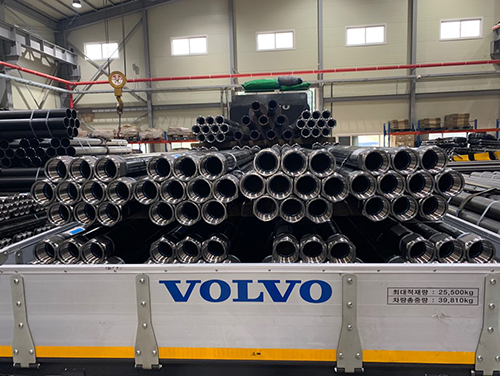

1. 자재입고

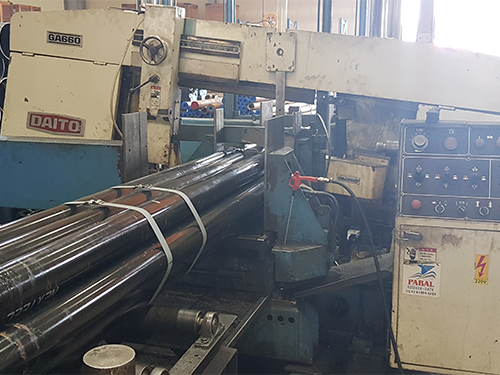

2. 절단

3. 그라우트 홀 가공

4. 너트, 볼트 용접

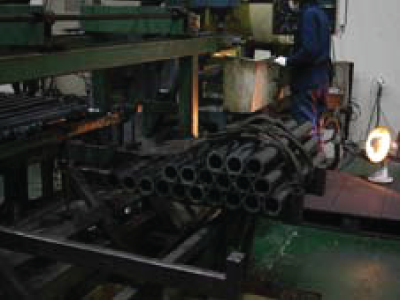

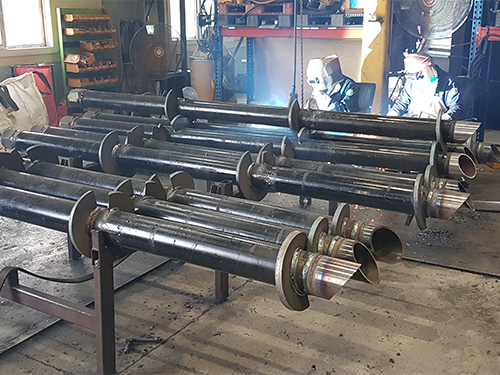

5. Helix 용접

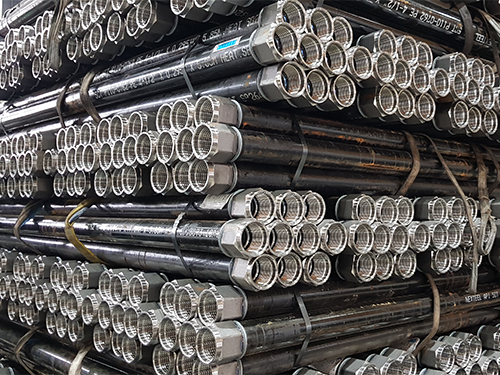

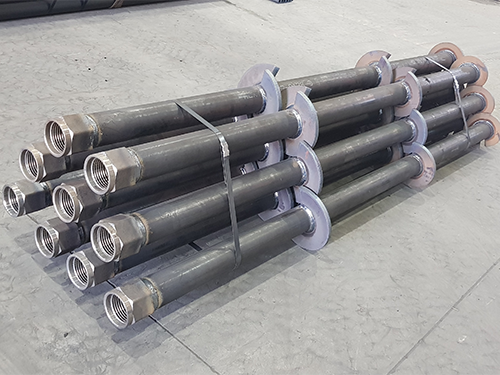

6. 포장

7. 출하 대기

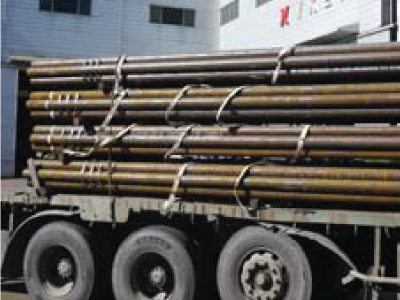

8. 출하

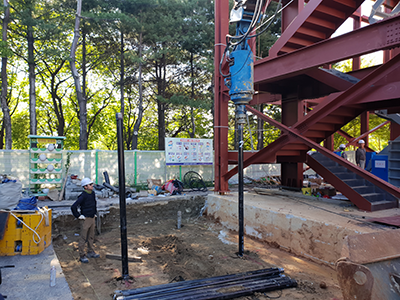

시공 순서

1. 자재반입

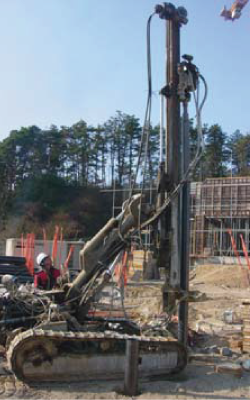

2. 장비반입

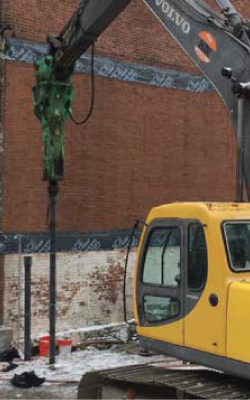

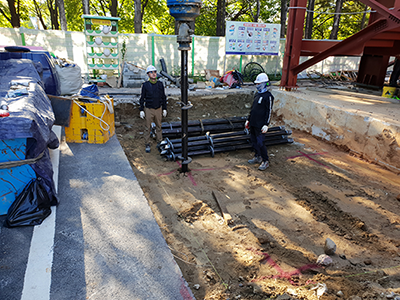

3. 선단부 근입

4. 중단부 근입

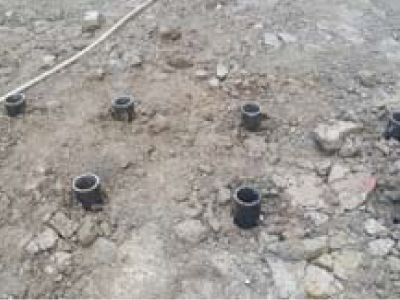

5. 두부 정리

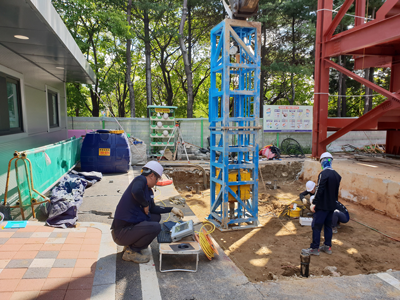

6. 재하시험

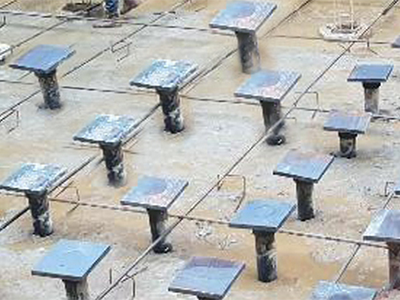

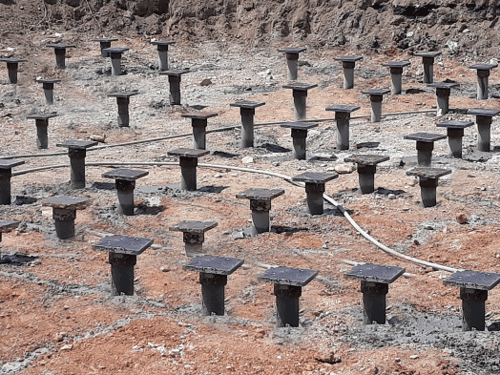

7. 플레이트 설치

8. 시공완료

공법비교법

구분	PHC Pile	Micro Pile	Helical Pile	SSA Pile

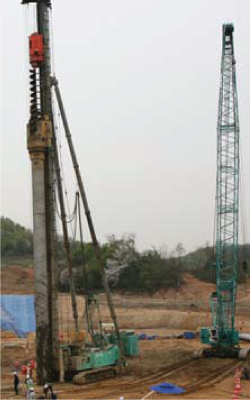

공법메카니즘
재원	Ø300~Ø1200	천공 150A~ 200A, 강봉 Ø300~Ø1200	강관 Ø88.9,Ø114.3, Ø139.8 Helix 수시적용	강관 Ø114.3~Ø160 Helix 수시적용
적용	넓은 장소에서만 가능	협소한 장소나 제한적인 지역에서 가능	협소한 장소나 제한적인 지역에서 가능	협소한 장소나 제한적인 지역에서 가능
안정성	설계심도까지 천공 시공	암반까지 정착되고 인장과 압축을 동시에 함으로써 지지력이 큼	· 선단지지방식 · 암반정착 불가능	· 선단지지와 마찰을 동시에 받음. · 암반정착 불가능
경제성	자재비와 시공비 저렴하여 큰 공사일수록 유리(아파트단지)	· Casing 작업 등 공정이 복잡 · 양생시간 등 다공정으로 공기가 길어짐	· 공기 단축으로 공사비 절감 효과 · 일 작업량(150m~250m)	· 공기 단축으로 공사비 절감 효과 · 일 작업량(150m~250m)
환경성	· 소음, 진동, 비산먼지 등 매우 취약 · 진동으로 인한 인접구조물 변위 발생	소음, 진동, 비산먼지 등 취약	친환경적 공법(소음, 진동, 비산먼지 등 없음)	친환경적 공법(소음, 진동, 비산먼지 등 없음)
적용 하중 (자재 기준)	70ton ~ 160ton (80%)	30ton ~ 120ton (120%)	40ton ~ 100ton (100%)	60ton ~ 120ton (90%)

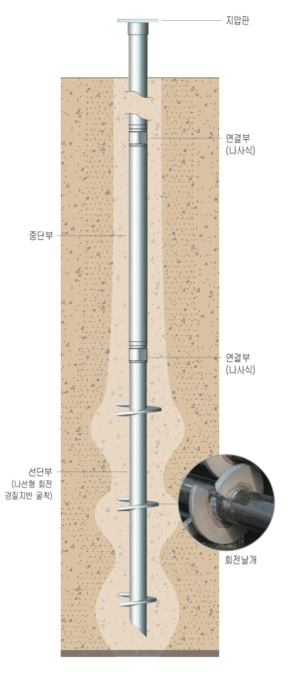

헬리컬파일 일반도
